公稱通徑DN20-DN300
公稱壓力0.8~5
法蘭標準JB/T79-94 HG20592 ANSI B16.5 JIS B2212~2214
適用介質蒸汽,水,油品
適用溫度聚四氟乙烯≤180℃,對位聚苯≤300℃,金屬密封≤425
概述：

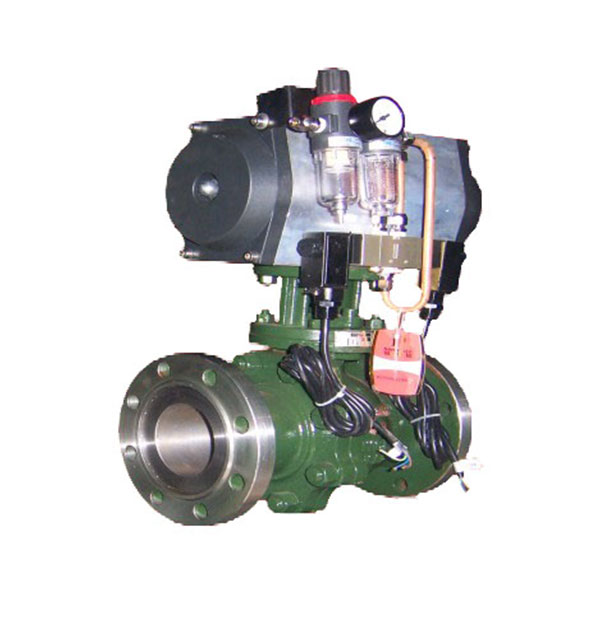

氣動切斷球閥是一種(球體)繞垂直于通道軸旋轉90o的閥門,其由活塞式雙作用或單作用(彈簧復位式)氣動執行器和O型閥結構組成,配用附件電磁閥,空氣過濾減壓器,限位開關(閥位回訊器)或電-氣閥門定位器,實現對工藝管路中流體介質的自動調節控制或二位切斷控制。
產品特點：
1．氣動球閥流體阻力小,是所有閥類中流體阻力較小的一種,啟閉迅速方便,以壓縮空氣為動力,通過活塞齒條,齒輪的機械傳動閥桿,以角行程輸出的扭矩轉動球體0~90o,就能快速完成啟閉動作或調節動作.球芯通道平整光滑,不易沉積介質,可以進行管線式通球.結構簡單,重量輕,密封性能好.是自動化控制系統中儀表的執行單元；
2．采用電-氣閥門定位器,以電信號和壓縮空氣為動力,接受控制系統輸入的0-10mA ?DC或4-20mA ?DC電流信號,由調節器將壓縮空氣,轉換成氣源壓力信號輸入輸出,改變球芯的旋轉角度,可實現比例調節動作；
3．采用電磁換向閥,閥位回訊器,以AC220V或DC24V電源電壓和壓縮空氣作動力,實現對流體介質的快速二位切斷控制；
4．GT型,AT型或AW型氣動執行機構采用活塞式氣缸及曲臂轉換結構,輸出力矩大,體積精小,采用全密封防水設計防護等級高.氣缸體采用鏡面氣缸,無油潤滑,磨擦系數小,耐腐蝕,具有超強的耐用性及可靠性.所有傳動軸承均采用邊界自潤滑軸承無油潤滑,確保傳動軸不摩損。
