您的位置：首頁 - 產品 - 調節閥系列

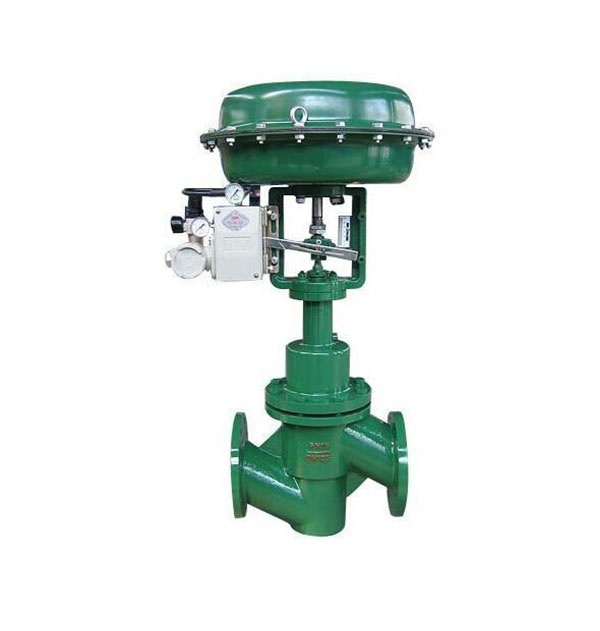

ZJHPF46型氣動薄膜襯氟單座調節閥

公稱通徑DN20-DN150

公稱壓力1.6、2.5、4.0、6.4

法蘭標準GB/T9113、 JB/T79、HG20594及其他標準

連接形式法蘭(FF RF RTJ)

閥蓋形式標準型-40～+150℃、波紋管型-40～+150℃

壓蓋型式螺栓壓緊式

PDF資料下載

概述：

ZJHPF46型氣動薄膜襯氟單座調節閥是一種四氟波紋管密封閥。它由氣動薄膜執行機構和直通單座襯氟塑閥兩部分組成。由于該閥接觸介質的部分采用高壓注塑工藝，襯有能耐腐蝕介質（如鹽酸、硫酸、硝酸、氫氟酸等）和耐老化的聚全氟乙烯（簡稱F46），又采用聚四氟乙烯波紋管密封，因而該閥廣泛適用于化工、石油、冶金、醫藥、電力等行業中對酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體介質的過程控制。

產品特點：

ZJHPF46氣動襯氟調節閥、耐腐蝕氣動調節閥是一種防腐蝕直通單座調節閥，與流體接觸的閥體內壁和閥內組件均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波紋管密封。

1、耐腐蝕。幾乎能耐所有的介質（包括濃硝酸和王水）的腐蝕。

2、密封性能好。采用波紋管和填料雙重密封，確保無滲漏。

3、泄漏量小。由于閥芯、閥座采用軟密封，確保無滲漏。

4、配用HA執行機構，輸出力大、結構緊湊。產品符合GB/T4213-92。

適用場景:

氣動襯氟調節閥廣泛適用于酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體的控制。
