公稱通徑DN25 ~ DN300
公稱壓力PN1.6、4.0、6.4MPa
法蘭標準JB/T79.1-94～79.2-94
閥門材料鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）
概述：

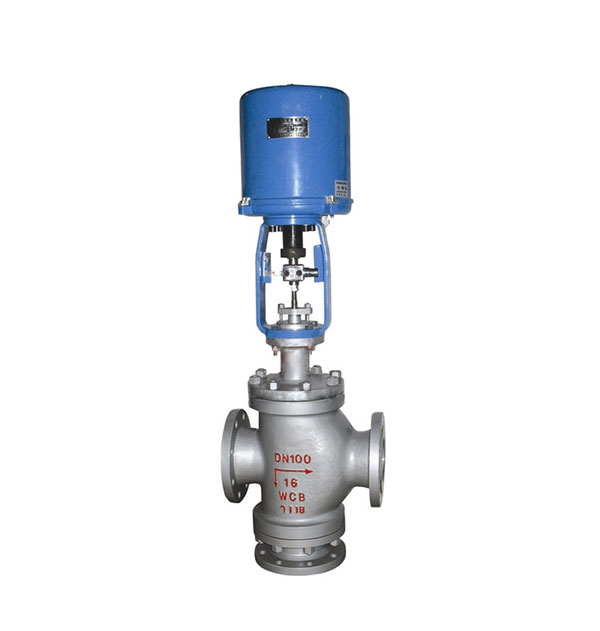

ZDLQ、X 電子式電動三通調節閥，由3810L型（或PSL系列）直行程電子式電動執行機構和三通閥組成。內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。
三通閥閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向。應用于比例調節或旁路調節，尤其適用于石油工業熱交換器的流體溫度控制系統的調節，一臺三通閥可代替兩臺單座閥或雙座閥使用，占據空間體積小，節省安裝管道及費用。
產品參數：
公稱通徑：合流閥：25～300mm、分流閥：80～300mm
公稱壓力：PN1.6、4.0、6.4MPa
法蘭標準：JB/T79.1-94～79.2-94等
材 料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等

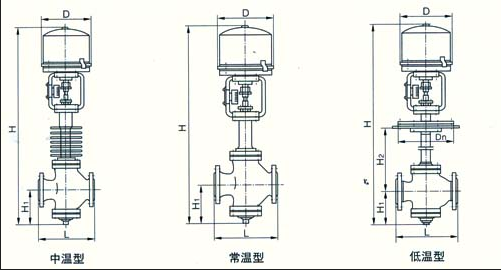

上 閥 蓋：標準型-17～+230℃、散熱型+230～+450℃、波紋管密封-40～+350℃
壓蓋型式：螺栓壓緊式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料
ZDLQ、X 電子式電動三通調節閥閥內組件
閥芯型式：薄壁圓筒型閥芯
流量特性：拋物線特性和線性特性
材 料：不銹鋼（1Cr18Ni19Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等。
ZDLQ、X 電子式電動三通調節閥執行機構
型 式：電子式電動執行機構（如PSL、3810等）
電 源：220V或380V
輸入信號：4-20mA或1-5V·DC
輸出信號：4-20mA·DC
