概述：

 ZJHM氣動套筒調節閥是一種改進型壓力平衡式調節閥，該閥套筒上裝有高性能的密封環，有效提高泄露等級，閥內流體通道呈S流體線型，還設有一個改善套筒周圍流體平穩流動的導向翼，優點是壓降損失小，流量大，可調范圍廣。流量特性曲線精度高，動態穩定性好。噪音低，空化腐蝕小，調節閥動態穩定性好、噪音低、防空化，適宜控制各種溫度的高壓差流體。配用LHA多彈簧薄膜執行機構或電動執行機構，其結構緊湊、輸出力大。產品符合GB/T4213-92。

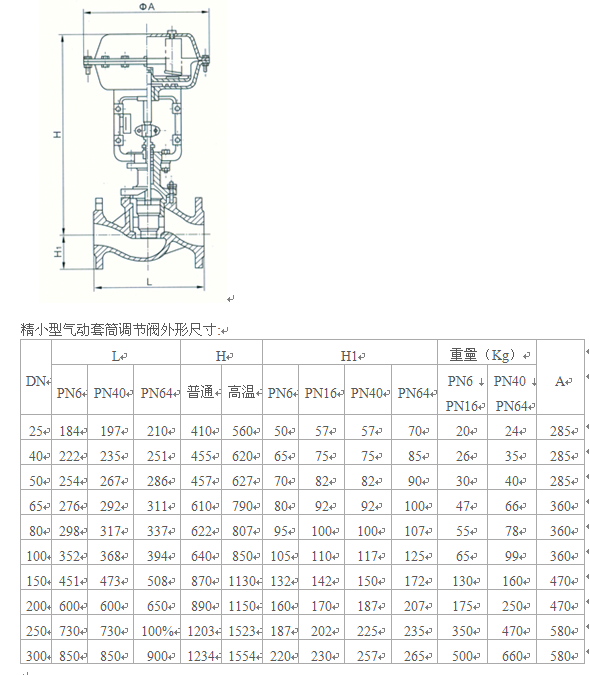

產品參數：

材料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、鈦等

上閥蓋：常溫型（P）：-17～+230℃

伸長Ⅰ型（E1）：-45～-17℃ +230～+566℃

伸長Ⅱ型（E2I）：-100～-45℃

伸長Ⅱ型（E2W）：-196～-100℃

注:工作溫度不準超過各種材料的允許范圍。

壓蓋型式：螺栓壓緊式

填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

閥內組件

閥芯型式：單座套筒式柱塞型閥芯

流量特性：等百分比特性（%）和線性特性（L）,參考流量特性曲線圖

套筒形式：分離式套筒

材料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

技術參數:

型式：LHA多彈簧薄膜執行機構、LVA5單彈簧薄膜執行機構、LVA6單作用氣缸動活塞執行機構、LVP雙作用氣缸活塞執行機構

膜片材料：乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布

彈簧范圍：20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型）

供氣壓力：140～400kPa（LHA型）、140～280kPa（LVA5型）

400～500kPa（LVA6型）、300～500kPa（LVP型）

氣源接口：Rc1/4”

環境溫度：-30～+70℃

閥作用型式：用正作用或反作用執行機構實現閥的氣-關式或氣-開式

附件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等

泄漏量：

金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級

軟閥座：小于閥額定容量的10-7, 符合ANSI B16.104-1976IV級

回差：

帶定位器：小于全行程的1%，

不帶定位器：小于全行程的3%（LHA1型小于全行程的5%）

基本誤差：

帶定位器：小于全行程的±1%，

不帶定位器：小于全行程的±5%

注：采用標準的V型聚四氟乙烯填料

籠式調節閥可調范圍：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）
