您的位置：首頁 - 產品 - 球閥系列

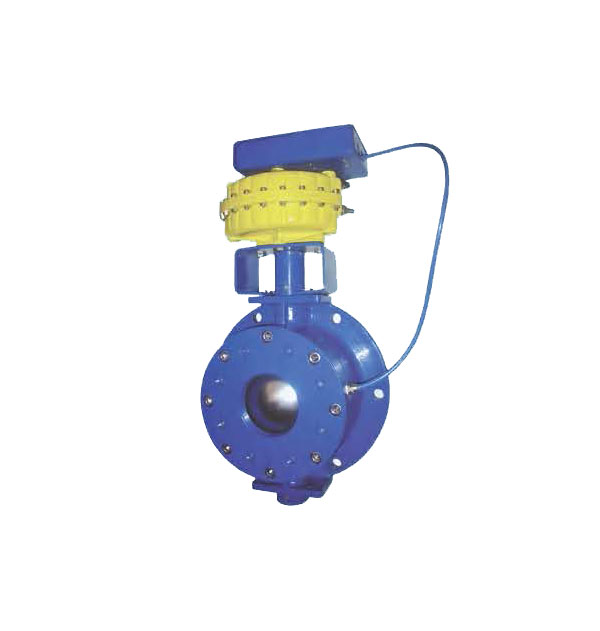

球閥（圓頂閥）

公稱通徑DN100 ~DN300

能耗MPa≤0.5

工作溫度≤150

壓力MPa0.4-0.6

耗氣量1-3

氣缸輸出轉矩75-650

PDF資料下載

概述：

球閥〔圓頂閥）是一種新型的除灰專用閥門，殼體結構內部安裝帶有兩個不銹鋼轉軸，可旋轉的圓頂，在閥門轉頂中裝有一個充氣的圓頂密封圈。閥門工作時圓頂與可充氣密封圈之間無接觸，密封圈采用特殊配方橡膠制成。是氣力輸送系統中的關鍵部件。閥頂動作時與密封圈無接觸，運行阻力小、使用壽命長;采用可充氣式密封圈，密封性好;氣動執行器采用全封閉回轉推桿式直缸驅動，回轉翰出，性能可靠，輸出扭距大，可滿足在惡劣工況下工作。密封圈采用特殊材料制成，耐溫范圍廣;曲軸設計，閥門開啟時全截面通流，并保護圓頂密封面。

本閥適用于電廠干灰系統倉泵進出料閥、礦山、水泥、化工等各類有磨損的干灰。
