您的位置：首頁 - 產品 - 調節閥系列

ZMAX氣動薄膜高壓角式調節閥

公稱通徑DN20~DN100

公稱壓力ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa

連接型式FF、RF、RJ、LG、溝槽型、嵌入型

法蘭標準IS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000

焊接連接嵌接焊SW

PDF資料下載

概述：

ZMAX氣動薄膜高壓角式調節閥是專為高壓系統使用的一種特殊閥門。與氣動或電動（配用電--氣轉換器）調節儀表等連接后，廣泛應用于化肥、石化、電站、輕工等行業中作生產過程的自動調節和遠程控制。氣動薄膜高壓角形調節閥采用改變訊號壓力來變化閥門的流能截面，從而達到介質流量的改變，完成對所需參數（如壓力、流量、溫度、液位等）的調節。角式調節閥采用頂部導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓力損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參數如壓力、流量溫度、液位保持在給定值。特別適用于允許泄漏量小，閥前后壓差不大的高粘度，含有懸浮物和顆粒狀物質流體的調節，可避免結焦、堵塞、便于自凈與清洗的場合。

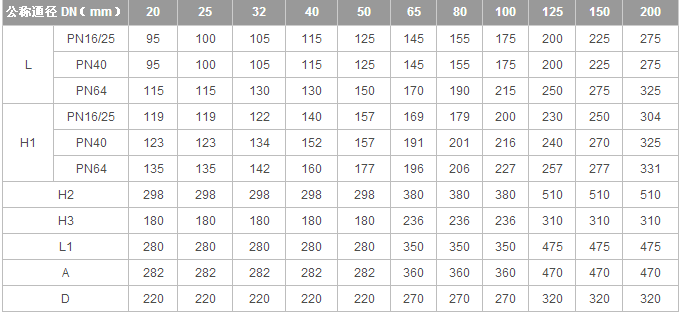

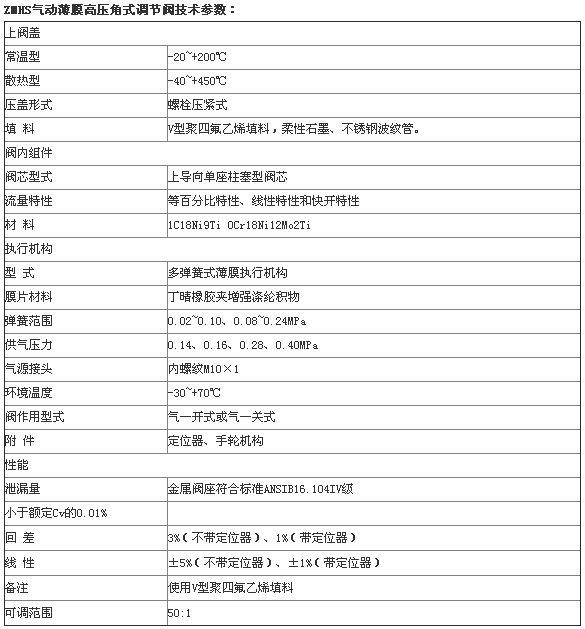

產品參數：
