您的位置：首頁 - 產品 - 調節閥系列

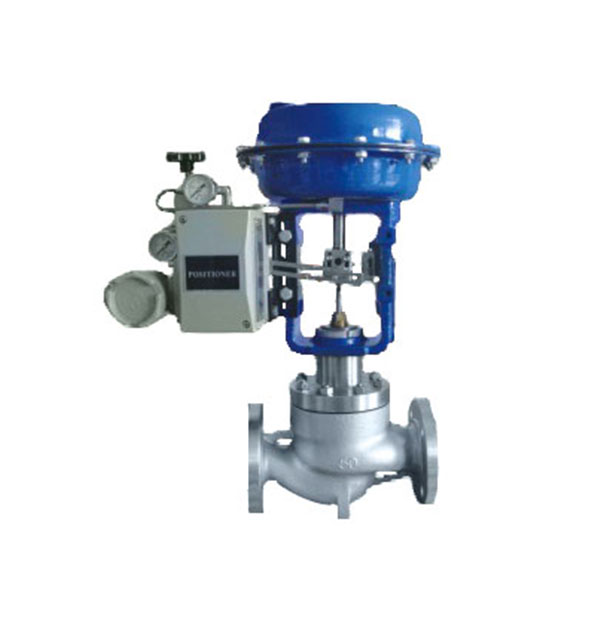

CV3000氣動薄膜調節閥

公稱通徑DN20 ~ DN400

公稱壓力1.6  4.0  6.4MPa

工作溫度-40~230°

法蘭形式JB79-59

連接材料ZG25I、ZG1Cr18Ni9Ti、

PDF資料下載

概述：

CV3000系列氣動薄膜單座調節閥是一種頂導向單閥座調節閥，具 有結構簡單、密封性能好、流量大、使用可靠等特點。有效而足夠的頂部導向系統克服小開度時的震動，有效使用壽命更長。可選擇多彈簧氣動簿膜機構或電動執行機構等。

產品參數：

閥體按流體力學原理設計的等截面低流阻流道，額定流量系數增大30％。

可調節范圍大，固有可調比為50，流量特性有直線和等百分比。

調節切斷型采用軟密封結構閥芯，達VI級泄漏標準（零泄漏）

閥體、閥蓋：HT200，ZG230-450，ZG1Cr18Ni9Ti

閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊

軟密封閥芯：增強聚四氟乙烯

填料：聚四氟乙烯，柔性石墨

波紋管：1Cr18Ni9Ti

墊片：橡膠石棉板、10、1Cr18Ni9Ti、石棉纏繞墊片

膜蓋：A3

波紋膜片：丁晴橡膠夾增強滌綸織物

彈簧：60SIMN

閥桿、推桿：2Cr13、1Cr18Ni9Ti

襯套：2Cr13
