PN(耐壓等級）PN16,PN25可選擇
法蘭連接標準ISO 7005,JB/T 4700-200和ANSI B16.5
泄漏率Kvs值的0.02%
允許介質水閥(2℃~90℃)冷凍水,冷卻水,防凍水,制冷劑
允許工作壓力1.6MPa. 2.5MPa
行程20mm(DN65及DN65以下)、40mm(DN80及DN80以上)
閥體材料鑄鐵
閥芯不銹鋼
閥桿不銹鋼
密封面聚四氟乙烯
密封結構V型密封圈+不銹鋼彈簧自補償
產品概述

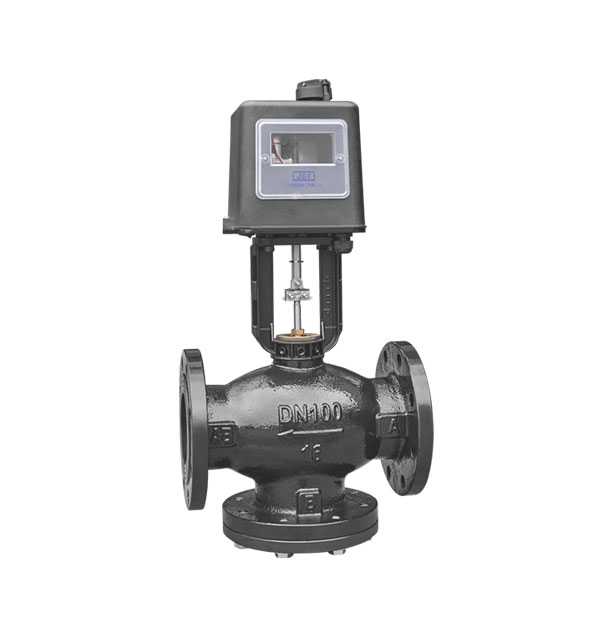

動態平衡電動調節閥采用了全新的設計理念,在中央空調自控及供熱系統自控中得到廣泛的應用。實際工程中,當管路水壓力波動時,該產品能夠動態的平衡系統壓力變化,使閥門在工作時的流量特性曲線與理想的流量特性曲線保持一致沒有設計偏差。動態平衡電動調節閥特殊的設計保證了它的調節只受控于控制信號,而不受系統壓力波動的影響當對應一個固定開度時,其流量都是唯一和恒定的,因此動態平衡電動調節閥在任一調節位置輸送的熱/冷量都是穩定的它特別適用于系統負荷變化較大的變流量系統中,具有抗壓力干擾,工作狀態穩定,調節精度高和節約能源的顯著特點。
產品特點
閥門關斷壓差高,泄漏量非常小;
閥體采用鑄鋼材料,表面作防銹處理,外觀精美;
采用直行程調節型驅動器,流量準確輸出為:等百分比曲線或等線性曲線(在驅動器上撥碼開關自由設定);
動態平衡部分采用波紋管平衡設計方案,在閥前壓力波動較大的情況下仍能輕松實現動態平衡作用;
驅動器控制信號:0(2)-10VDC,0(4)-20mA(在驅動器上撥碼開關自由設定);驅動器閥位反饋信號:0(2)-10VDC,0(4)-20mA(在驅動器上撥碼開關自由設定)。
