公稱通徑DN50-DN400
試驗殼體強度1.0MPa~1.6MPa
開啟壓力≤0.03MPa
局部水頭損失≤0.03MPa
閥體材質球墨鑄鐵/不銹鋼
適用溫度≤80℃
產品概述
LHS745X在線維護式低阻力倒流防正器集多功能于一體,除了阻力超低、安全性能更可靠外,閥體設計伸縮節裝置和過濾網裝置,縮短了安裝總長尺寸,減小了安裝體積,為客戶帶來了很大的方便與利益。LHS745X低阻力倒流防止器屬在線維護式低阻力倒流防止器,進口設有過濾網和伸縮法蘭,是利用水力控制閥的原理,采用與減壓型倒流防止器完全不同的控制方式,既可確保以空氣隔斷形式存在的等級的隔斷安全性,又可有效地降低水頭損失,在流速V=2.5m/s時,水頭損失h=2~3m;基本上達到了理想倒流防止器的要求。主要用于城鎮供水管網與各類用戶管網之間,或者生活飲用水與中水、消防水、空調水、綠化水等異質水系統之間交叉連接時的有效隔斷,或者無負壓設備的配套安裝,能夠嚴格防止倒流污染的發生。
產品特點
1. 超低水損、節能顯著:在經濟流速時(流速2米/秒),水頭損失小于3米;
2. 空氣隔斷、自動排水:主閥關閉時,排水器自動開啟、中間腔泄壓為零,主閥的上下游之間實現空氣隔斷或零壓隔斷,隔斷性能安全可靠。
3. 節地節材、安裝靈活:外形小、自重輕,該閥自帶過濾網和伸縮節,結構長度僅為現有同類產品的30%。
4. 維護簡便、可自動報警:檢測無需專用壓力檢測儀,可配置漏水自動報警器。
調試步驟
在正式安裝倒流防止器之前,應徹底沖洗所有管道以排除其它不相關的麻煩,安裝完畢后,初步啟使用時,為了防止劇烈動作時損傷O形圈移位和內部組件的損傷,有必要遵循以下步驟:關閉出口閘閥,慢慢打開進水閘閥,主水緩慢充滿閥內腔,打開各個測試球除閥腔內的空氣,待閥腔充滿水后,慢慢打開出水閘閥,讓水充滿整個管路。
工作原理
正向通水:進口壓力大于出口壓力時,兩個止回閥瓣開啟,排水器關閉。在2m/s流速時,流通水損小于0.04MPa
反向關閉:進口壓力小于等于出口壓力時,兩個止回閥瓣關閉,排水器開啟。
如果沒有垃圾卡阻,兩個止回閥瓣密封關閉,排水器出口不排水,中間腔與大氣相通,中間腔壓力為零。
防止回流污染:進口壓力小于出口壓力時,兩個止回閥瓣處于關閉狀態,排水器處于開啟狀態如果其中一個或兩個止回閥瓣的
閥口有垃圾卡阻,產生滲漏,所漏介質均流向中間腔,經過排水器直接排出閥外,防止對進口端的回流污染。
產品類型
1. 內置排水式低阻力倒流防止器
DN≤50螺紋連接 分為:LHS711X型DN15-DN25 LHS712X型 DN32-DN50
其中:LHS711X型產品沒有檢測球閥和進口過濾網
2. 直流式低阻力倒流防止器

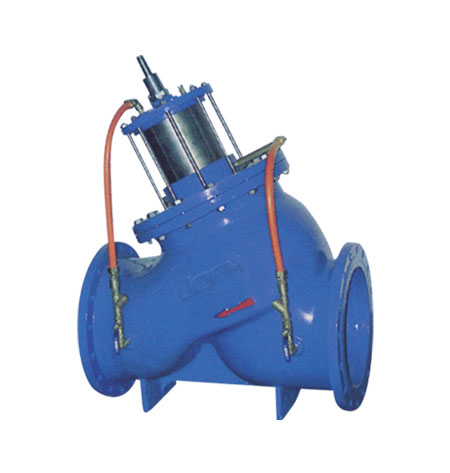

法蘭連接 型號:LHS743X型 DN50-DN200
3. 在線維護式低阻力倒流防止器
法蘭連接 型號:LHS745X型 DN150-DN400
