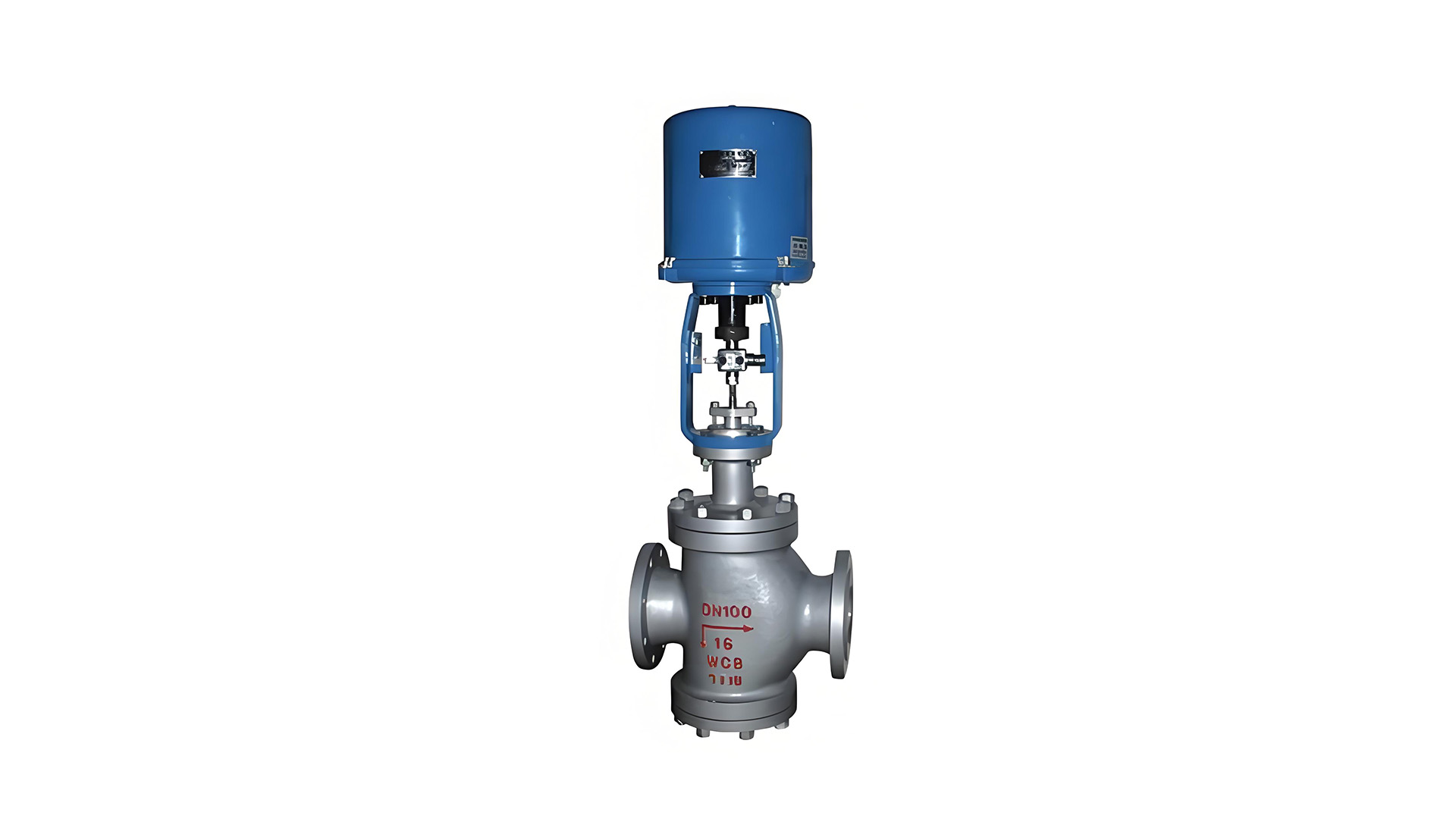

高效流體控制利器—電動雙座調節閥詳解

電動雙座調節閥是用于作全開和全關的啟閉件設備，以下是對其的詳細介紹：

一、組成結構

電動雙座調節閥由電動執行機構或氣動執行機構和調節閥兩部分組成。調節閥通常分為直通單座式和直通雙座式兩種，其中直通雙座式調節閥具有流通能力大、不平衡力小和操作穩定的特點，因此特別適用于大流量、高壓降和泄漏少的場合。

二、工作原理

電動雙座調節閥的工作原理是通過電動執行機構接收控制信號，驅動閥桿帶動閥芯移動，從而改變閥門的開度，實現對介質流量、壓力和液位的調節。當需要調節介質的流量、壓力和液位時，控制系統會發出相應的信號給電動執行機構，電動執行機構根據信號的大小和方向驅動閥桿移動，進而帶動閥芯改變閥門的開度，使介質的流量、壓力和液位達到設定值。

三、特點

結構緊湊、重量輕、動作靈敏。

閥容量大、流量特性精確。

拆裝方便，維護簡單。

允許壓差大，泄漏量相對較大。

適用于閥兩端壓差較大，泄漏量要求不高的干凈介質場合。

四、應用場景

電動雙座調節閥廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制中。在這些領域中，電動雙座調節閥能夠精確控制生產過程中的各種工藝參數，確保生產過程的穩定性和安全性。

五、常見故障及處理方法

執行器不動作：檢查電源電壓、電動機、十芯插頭、電位器、電容等是否良好，用對比互換法判斷控制模塊是否良好。

調節系統參數整定不當：導致執行器頻繁振蕩，可以通過系統整定的方法，合理選擇調節器的參數，使回路保持穩定速度。

執行器電機發熱迅速、震蕩爬行：檢查信號線是否和電源線隔離，電位器及電位器配線是否良好，反饋組件動作是否正常。

執行器動作緩慢：檢查操作器傳來的信號動作時間是否正確。

加信號后執行器全開或全關：檢查控制模塊的功能選擇開關、電位器調整是否正確，更換控制模塊判斷。

綜上所述，電動雙座調節閥是一種重要的流體控制設備，具有廣泛的應用前景。在使用過程中，需要注意其工作原理、特點、應用場景以及常見故障及處理方法，以確保其正常運行并發揮最佳性能。
